FYP-022 Electronics Notice Board

   Projek  Electronics Notice Board adalah satu projek untuk membuat pengiklanan atau paparan  pemberitahuan apa-apa maklumat dengan jelas dan mudah.Projek ini menggunakan arduino uno R3 .Papan paparan untuk projek ini boleh ditambah-tambah mengikut kehendak pengguna.Satu papan paparan terdapat 16x 32 LED.Saiz board 320mmx 160mm.Tulisan boleh diprogram mengikut kehendak pengguna.

 Video Projek seperti dibawah:-

Block Diagram seperti dibawah:-

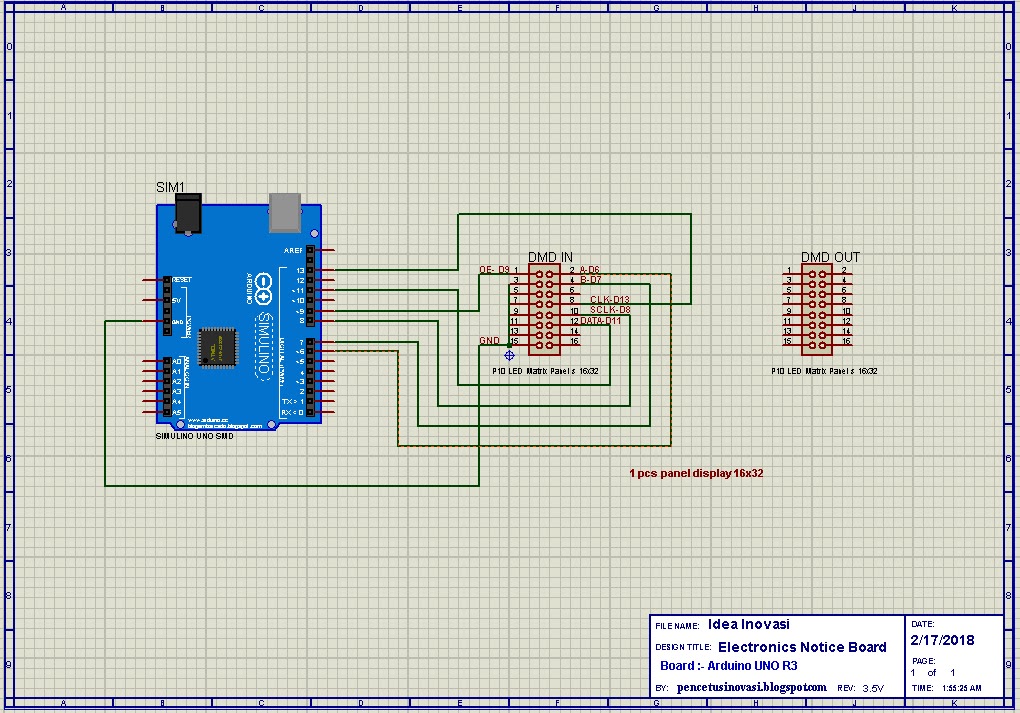

Schematic Diagram seperti dibawah:-

Senarai barang yang digunakan

1.      Arduino UNO R3 1pcs

2.      20ways male to female jumper wire 1pcs

3.      LED matrik P10       1/2/3 pcs

4.      Step Down Module 1 pcs

5.      Adaptor 12V 2Amp (Optional) RM 20.00

*Barang (Optional ) tidak termasuk projek yg dijual anda boleh pilih untuk beli atau tidak



Harga Projek:-
 RM 400.00(Termasuk Program)
*Harga ini ntuk 2 panel Display .
*Untuk tambahan Display 1 display rm 60.00
