Smart Class Room



  Smart Class Room adalah satu projek elektronik yg menggunakan arduino.Projek ini berfungsi untuk menjimatkan tenaga elektrik serta untuk menentukan bilangan pelajar dalam satu satu kelas.Sensor IR digunakan untuk mengesan kehadiran pelajar yg melalui pintu masuk dan keluar.Terdapat 2 sensor IR contoh sensor IR A dan sensor IR B ,jika pelajar melalui sensor IR A dahulu baru sensor IR B bilangan akan dikira satu .Sebaliknya jika pelajar melalui sensor IR B dahulu baru sensor IR A jumlah akan ditolak.Paparan LCD akan menunjukkan jumlah bilangan pelajar didalam kelas.Bagaimana ia dikatakan dapat menjimatkan penggunaan tenaga elektrik ? jawapannya mudah sahaja apabila bilangan dekat paparan LCD menunjukkan nilai satu atau lebih geganti (relay) akan beroperasi mengaktif kan lampu atau kipas.Geganti (relay) akan mematikan  lampu atau kipas apabila bilangan pelajar di dalam kelas menjadi kosong .Kesimpulannya projek ini dapat menjimatkan kos tenaga elektrik serta mudah untuk menentukan berapa bilangan pelajar di dalam satu satu kelas.

Video Projek seperti dibawah:-

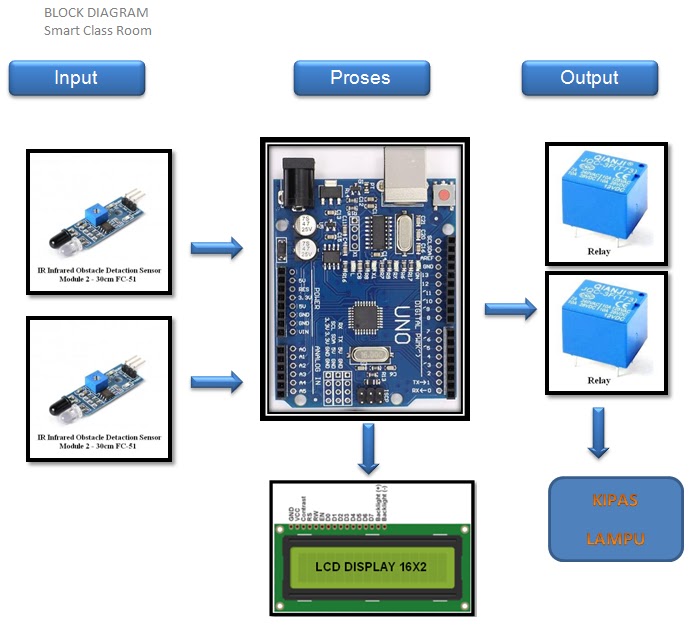

Block Diagram seperti dibawah:-
Schematic Diagram seperti dibawah:-


Senarai barang yang digunakan

1.      Arduino UNO R3 1pcs
2.      LCD 16x2 1pcs
3.      20ways male to female jumper wire 1pcs
4.      20ways male to  male jumper wire   1pcs
5.      20ways  female to female jumper wire 1pcs
6.      LCD base 1pcs
7.      IR sensor module 2pcs
8.      DC FAN 1pcs
9.      DC 5V lampu led
10.  Extender board 1pcs
11.  Relay Board 2 Channel 1pcs
12.  Adaptor 12V 2Amp (Optional) RM 20.00

*Barang (Optional ) tidak termasuk projek yg dijual anda boleh pilih untuk beli atau tidak


Harga Projek:-
 RM 400.00(Termasuk Program)
